Thiết kế cấp thoát nước bể bơi như thế nào đúng chuẩn

Tiêu chuẩn thiết kế cấp thoát nước bể bơi

Quá trình thiết kế hệ thống cấp thoát nước bể bơi đòi hỏi sự tính toán tỉ mỉ, xem xét đa dạng các yếu tố kỹ thuật. Dưới đây là những giai đoạn cốt lõi:

Xác định chính xác lưu lượng nước được cung cấp cho bể

Việc xác định chính xác lượng nước cấp vào hồ bơi không chỉ dựa vào thể tích ban đầu, mà còn cần tính toán lượng nước hao hụt do nhiều yếu tố trong suốt quá trình vận hành. Các yếu tố này bao gồm:

• Bốc hơi tự nhiên: Đặc biệt trong điều kiện thời tiết nắng nóng hoặc bể bơi có hệ thống gia nhiệt.
• Thất thoát do bắn tóe: Khi người bơi hoạt động mạnh, nước sẽ bắn ra ngoài.
• Xả ngược hệ thống lọc (Backwash): Đây là quá trình vệ sinh bình lọc định kỳ, tiêu tốn một lượng nước đáng kể.
• Rò rỉ tiềm ẩn: Dù ít nhưng vẫn có thể xảy ra ở các đường ống hoặc kết cấu bể.

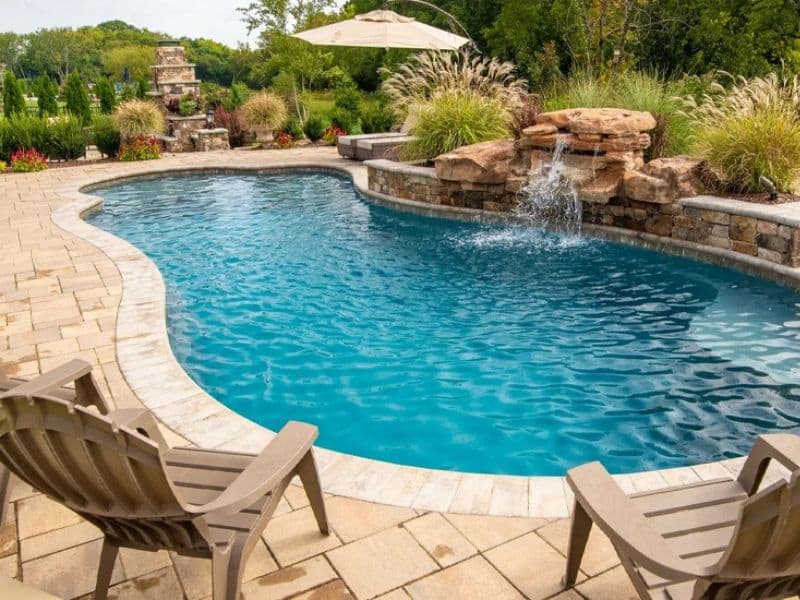

Xác định lượng nước cần cung cấp để đảm bảo bể bơi được vận hành tốt nhất

Thông thường, lượng nước cấp bù ước tính có thể dao động từ 1% đến 5% tổng thể tích nước mỗi ngày, tùy thuộc vào điều kiện môi trường, tần suất sử dụng và loại bể. Ví dụ, với một bể 50m³, lượng nước cấp bù hàng ngày có thể từ 0.5m³ đến 2.5m³. Việc tính toán chính xác giúp bạn tối ưu hóa chi phí nước và đảm bảo bể luôn đầy đủ.

Bên cạnh đó, trong quá trình tính toán lượng nước cấp và thiết kế hệ thống, có thể sẽ cần quan tâm đến một số vấn đề như:

• Hệ thống đường ống dẫn nước phải đáp ứng đúng tiêu chuẩn về kích thước và vật liệu.
• Đối với các bể bơi tràn hoặc bể bơi công cộng có lưu lượng người sử dụng lớn, việc xây dựng bể cân bằng là cực kỳ cần thiết.
• Công suất của hệ thống lọc (máy bơm và bình lọc) cần được tính toán cẩn thận, tương thích với số lượng cũng như loại thiết bị thu nước, trả nước của bể.

Tính toán lưu lượng nước từ bể thải ra

Ngoài việc tính toán lượng nước cấp, việc xác định chính xác lưu lượng nước thải là một phần không thể thiếu trong thiết kế hệ thống cấp thoát nước bể bơi chuyên nghiệp.

Hệ thống thu nước mặt bể bơi:

• Nước mặt sau khi được thu qua các rãnh tràn (cho bể tràn) hoặc skimmer (cho bể bơi không tràn) sẽ được dẫn về bể cân bằng (nếu có) hoặc trực tiếp về hệ thống lọc tuần hoàn. Sau khi được xử lý, nước sạch sẽ quay trở lại bể chính.
• Việc tính toán đúng vị trí, số lượng và kích thước của các miệng thu nước mặt (ví dụ: số lượng skimmer cần thiết cho một diện tích bể nhất định, hoặc chiều rộng rãnh tràn) sẽ giúp hạn chế tối đa tình trạng thất thoát nước lãng phí. Đồng thời loại bỏ hiệu quả các tạp chất nổi trên bề mặt như lá cây, côn trùng, dầu mỡ, góp phần giữ cho nước luôn sạch trong.

Tính toán lượng nước từ bể bơi thải ra

Hệ thống thoát nước phục vụ cho các mục đích bảo trì, vệ sinh:

• Xả cạn bể bơi để bảo trì hoặc vệ sinh định kỳ: Đây là khi bạn cần xả toàn bộ nước trong bể để làm sạch sâu, sửa chữa hoặc thay nước mới. Hệ thống thoát đáy (main drain) và đường ống xả cạn cần được thiết kế với lưu lượng đủ lớn để quá trình này diễn ra nhanh chóng, hiệu quả.
• Xả ngược bình lọc cát (Backwash): Đây là quá trình vệ sinh bắt buộc để loại bỏ cặn bẩn tích tụ trong bình lọc. Một lượng lớn nước sẽ được sử dụng để rửa sạch vật liệu lọc và thải ra ngoài. Hệ thống thoát nước của phòng máy cần được thiết kế để xử lý lượng nước thải này một cách an toàn, đúng quy định môi trường.
• Xả nước khi gặp sự cố: Trong trường hợp cần xử lý khẩn cấp, một hệ thống thoát nước hiệu quả sẽ giúp giảm thiểu rủi ro và thiệt hại.

Hệ thống thiết bị cấp thoát nước hồ bơi gồm những gì?

Để duy trì chất lượng nước bể bơi luôn trong xanh, an toàn và đảm bảo hệ thống vận hành hiệu quả, việc trang bị đầy đủ các thiết bị chuyên dụng cho hệ thống cấp thoát nước bể bơi là vô cùng quan trọng.

Hệ thống thiết bị thu nước mặt

Bộ thu nước mặt đóng vai trò then chốt trong việc loại bỏ các tạp chất nổi trên bề mặt nước như lá cây, côn trùng, bụi bẩn, hay dầu mỡ từ kem chống nắng. Việc này không chỉ giữ cho bể bơi luôn sạch đẹp mà còn giảm tải cho hệ thống lọc chính, kéo dài tuổi thọ của nước. Trên thực tế, có hai lựa chọn chính cho bộ thu nước mặt, mỗi loại phù hợp với phong cách và yêu cầu thiết kế bể bơi khác nhau:

• Thanh thoát tràn (Máng xả tràn): Hay còn được gọi là máng tràn hoặc rãnh tràn, thường được lắp đặt bao quanh toàn bộ chu vi hồ bơi, tạo ra hiệu ứng mặt nước ngang bằng với mặt sân (bể bơi tràn). Khi nước đầy hoặc có người bơi, nước sẽ tràn qua miệng máng, lọt vào máng dẫn nước phía dưới. Từ đó, nước được dẫn về bể cân bằng trước khi qua bình lọc để tiếp tục quá trình tuần hoàn.

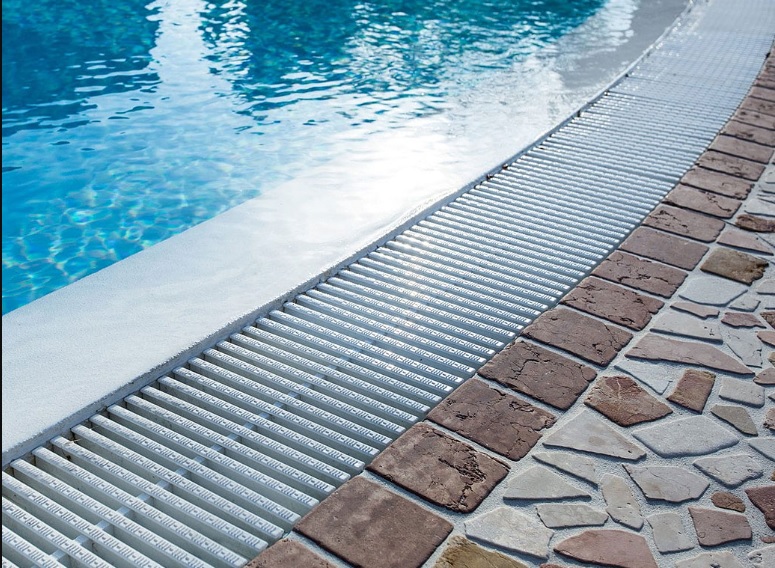

Thanh thoát tràn được lắp đặt quanh hồ bơi

• Skimmer: Thiết bị được lắp đặt âm vào thành bể, hoạt động như một “miệng hút” bề mặt. Nước từ bể sẽ chảy vào skimmer nhờ lực hút của bơm, kéo theo các mảnh vụn, rác lớn vào giỏ lọc sơ bộ bên trong skimmer trước khi dẫn về hệ thống lọc chính để làm sạch sâu hơn. Thiết bị này không chỉ thu gom rác mà còn có thể tích hợp cổng hút đáy hoặc cổng kết nối với bàn hút vệ sinh, tạo sự linh hoạt trong quá trình bảo trì.

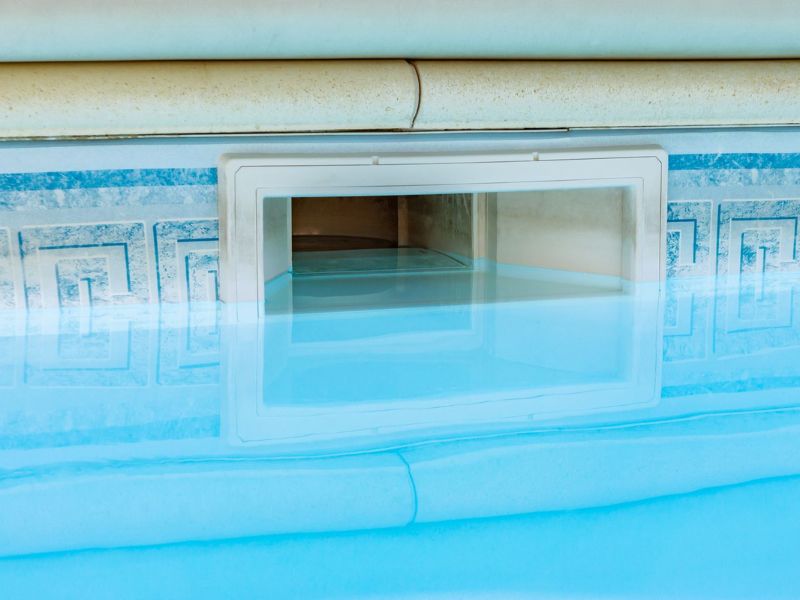

Lắp đặt skimmer cho bể bơi

Bài viết này sẽ giúp bạn hiểu hơn về thiết bị skimmer: Skimmer là gì? Vai trò của Skimmer trong vận hành bể bơi, hồ bơi

Hệ thống thiết bị thu nước đáy

Trong thiết kế cấp thoát nước bể bơi hoàn chỉnh, bên cạnh các thiết bị thu nước mặt, bộ thu nước đáy đóng vai trò cực kỳ quan trọng. Đây là “điểm hút” chiến lược, giúp loại bỏ các cặn bẩn lắng đọng, rong rêu hay tạp chất nặng chìm xuống đáy bể, đảm bảo nước được tuần hoàn và làm sạch toàn diện từ mọi ngóc ngách.

• Nắp thu đáy: Thiết bị này được kết nối với một đường ống ngầm chạy trong lớp bê tông của đáy bể, với phần nắp được gắn vào sau khi hoàn thiện công trình. Chức năng cốt lõi của nắp thu đáy là hút nước từ tầng đáy, nơi các cặn bẩn nặng nhất có xu hướng lắng đọng, sau đó dẫn về hệ thống lọc tuần hoàn để làm sạch.
• Hộp thu đáy: Thiết bị này thường có hai đầu kết nối: một đầu ngang với đường ống dẫn nước về hệ thống lọc và một đầu phía dưới có thể dùng cho mục đích xả cạn nhanh chóng hoặc kết nối với các van chuyên dụng. Hộp thu đáy mang lại hiệu quả cao trong việc thu gom cặn lắng nhờ lưu lượng nước hút mạnh mẽ hơn, phù hợp cho các bể bơi lớn, bể thi đấu hoặc những nơi yêu cầu khả năng thoát nước nhanh chóng khi bảo trì.

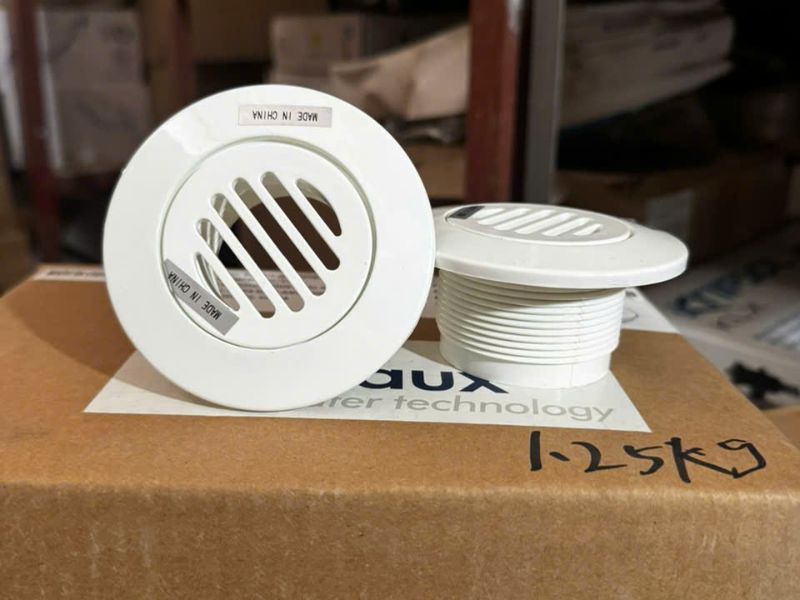

Nắp thu đáy bể bơi

Hệ thống thiết bị cấp trả nước về hồ bơi

Trong mọi hệ thống thiết kế cấp thoát nước bể bơi chuyên nghiệp, việc cấp và trả nước không chỉ đơn thuần là đẩy nước vào hay ra. Đó là một quá trình được tối ưu hóa để duy trì chất lượng nước, đảm bảo sự tuần hoàn hiệu quả, mang lại trải nghiệm thoải mái nhất cho người bơi:

• Đầu trả nước: Là thiết bị thiết yếu, nơi nước sau khi đã được lọc sạch và xử lý hóa chất sẽ được dẫn quay ngược trở lại bể, hoàn thành chu trình tuần hoàn. Việc lắp đặt đầu trả nước cần được tính toán kỹ lưỡng về vị trí, hướng dòng chảy để tối ưu hóa hiệu quả lưu thông nước, đảm bảo toàn bộ lượng nước trong bể được thay thế cũng như làm sạch đều đặn, không tạo ra các “vùng chết” nơi cặn bẩn có thể tích tụ.
• Jet massage: Đây không chỉ đơn thuần là một đầu trả nước, mà là một thiết bị chuyên biệt được thiết kế để tạo ra các tia nước mạnh mẽ, phục vụ mục đích thư giãn và trị liệu (hydrotherapy). Đây là một trong những yếu tố làm nên sự đẳng cấp, khác biệt của các bể sục Jacuzzi hay khu vực massage trong hồ bơi.

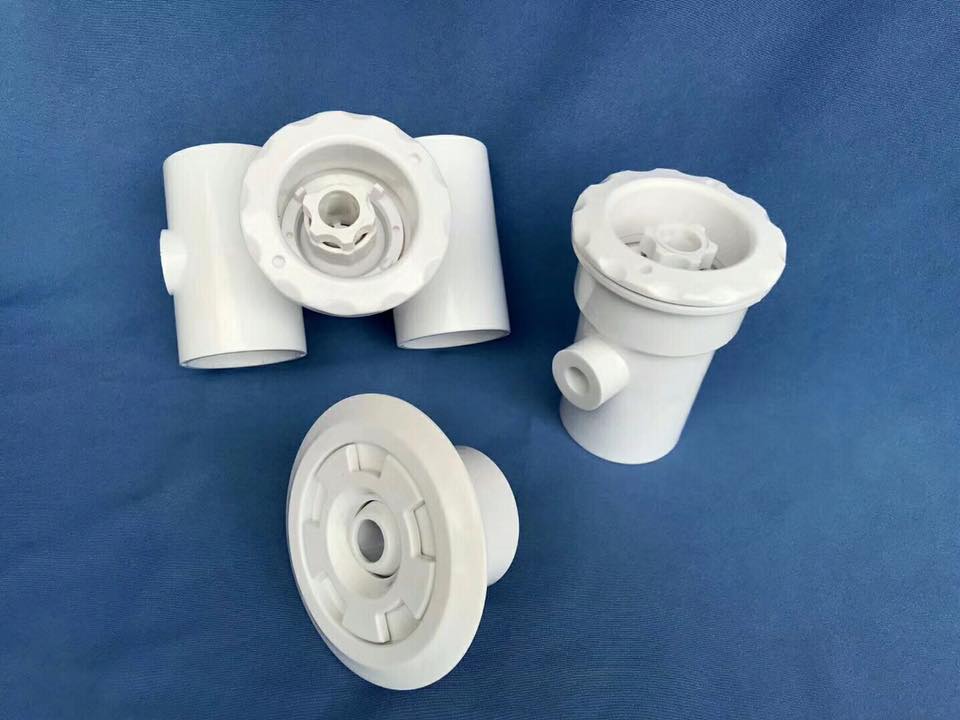

Jet massage tạo dòng nước mạnh mẽ giúp thư giản, massage cơ thể

Bản vẽ cấp thoát nước hồ bơi đúng tiêu chuẩn

Sau khi hoàn tất giai đoạn tính toán và lựa chọn thiết bị cho hệ thống cấp thoát nước, bước cuối cùng nhưng không kém phần quan trọng là hoàn thiện bản vẽ cấp thoát nước bể bơi chi tiết.

Đây không chỉ là một tập hợp các đường nét trên giấy, mà là “tấm bản đồ” kỹ thuật, định hướng toàn bộ quá trình thi công, vận hành và bảo trì hồ bơi. Một bản vẽ sơ đồ hệ thống cấp thoát nước chuẩn xác, minh bạch sẽ mang lại nhiều lợi ích:

• Tối ưu hóa quá trình thi công: Bản vẽ chi tiết là kim chỉ nam cho đội ngũ kỹ thuật. Nó giúp định vị chính xác từng đường ống, thiết bị, đảm bảo việc lắp đặt diễn ra nhanh chóng, đúng quy trình kỹ thuật, hạn chế tối đa sai sót và phát sinh chi phí không đáng có. Đây là yếu tố then chốt thể hiện kinh nghiệm và chuyên môn của đơn vị thiết kế.
• Đảm bảo vận hành hiệu quả và an toàn: Một bản vẽ rõ ràng giúp người vận hành hiểu được nguyên lý hoạt động của toàn bộ hệ thống, dễ dàng kiểm tra, bảo trì cũng như xử lý sự cố. Điều này đặc biệt quan trọng để duy trì chất lượng nước đạt chuẩn, kéo dài tuổi thọ thiết bị, đảm bảo an toàn cho người sử dụng. Bản vẽ còn là tài liệu quý giá cho các đợt kiểm tra, bảo dưỡng định kỳ.
• Minh bạch và quản lý dễ dàng: Đối với chủ đầu tư, nhà quản lý, bản vẽ chi tiết cung cấp cái nhìn tổng quan về hệ thống, giúp việc giám sát chất lượng thi công, quản lý tài sản trở nên dễ dàng hơn.

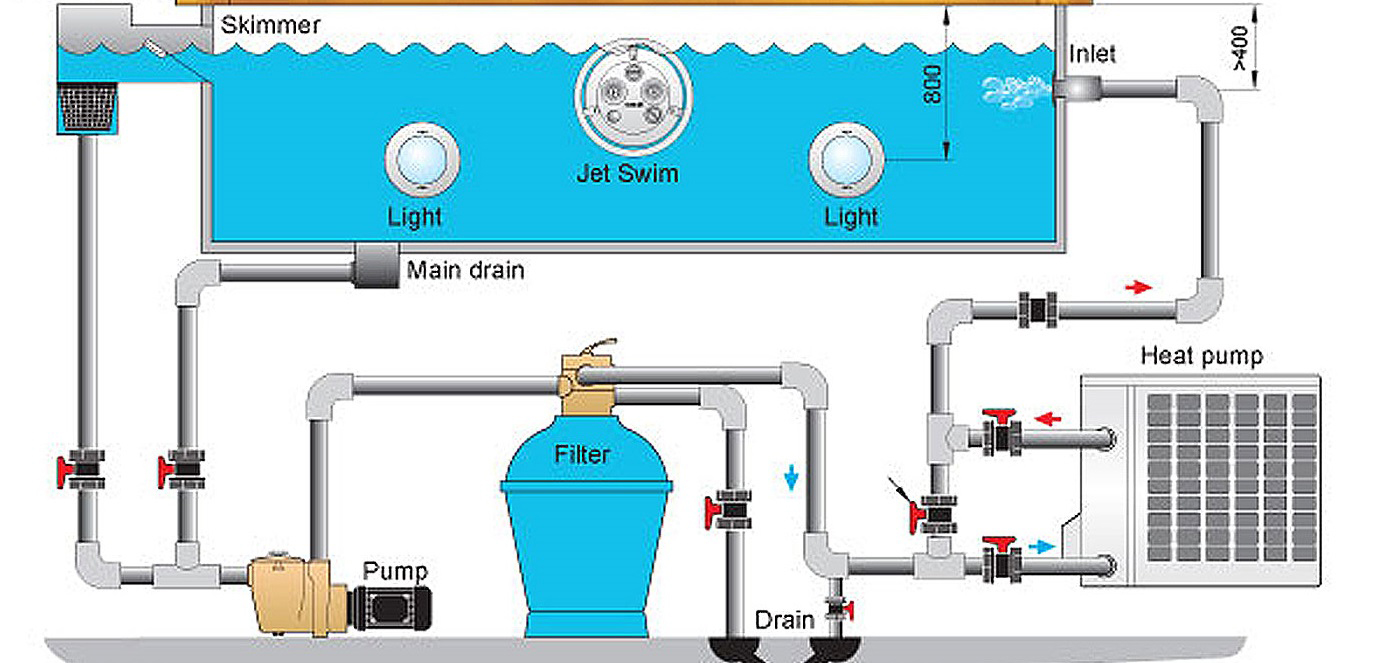

Bản vẽ hệ thống cấp thoát nước bể bơi
